| მოქმედი ძალა | < 20 N |

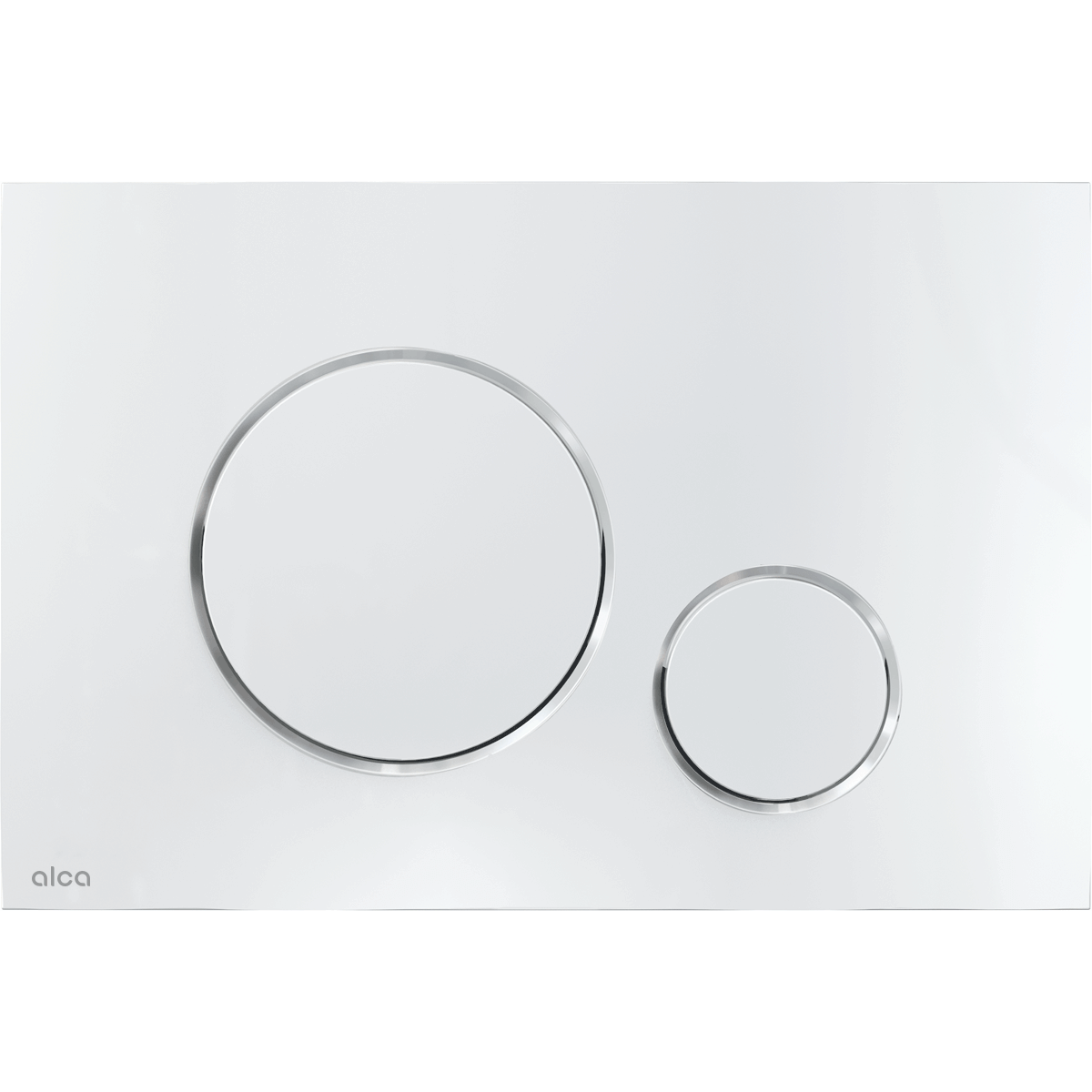

Ინფორმაცია პროდუქციის შესახებ
- დაფარული ჩასაშენებელი სისტემებისთვის და კედელში ჩასაშენებელი ავზებისთთვის
- 5,5 მმ-იანი სისქის წყალობით ღილაკი ფილიდან მინიმალურად არის ამოწეული
- ორმაგი ჩარეცხვა, მოქმედების მექანიკური პრინციპი
- თავსებადია Alca-ის ყველა დაფარულ ჩასაშენებელ სისტემასთან
- ზედაპირის დამუშავება: ქრომი პრიალა
- მასალა: პლასტმასი
| რაოდენობა (შეფუთვა) | 25 ცალი |
| რაოდენობა (პლატა) | 700 ცალი |
| ზომები (ცალი) | 250×170×36 მმ |
| ზომები (შეფუთვა) | 595×395×245 მმ |
| წონა (ცალი) | 0,3556 კგ |
| წონა (შეფუთვა) | 8,89 კგ |
| წონა (პლატაზე) | 268,92 კგ |
- ღილაკი
- ღილაკის სამონტაჟოდ განკუთვნილი სამონტაჟო ჩარჩო
- ღილაკის სამონტაჟო ჩარჩოს ხრახნიანი მოსაჭერი 2 ცალი.
- ვინტი მექანიზმისთვის 2 ცალი.
- მართვის ღილაკების მონტაჟის შაბლონი
| MN0118-ND | Flush plate screw spring |
| MN0121C-ND | Stopper |
| MN0503-ND | Adhesive sealing |
| P146-ND | Template for setup of flush plates |
Downloads
| Ფაილის სახელი | ზომა | მოქმედება | |
 |
M671 - CAD drawing.dwg | 47.25 kB |
ჩამოტვირთვა
|
|
M671 - CAD drawing.dxf | 256.42 kB |
ჩამოტვირთვა
|
|
M671 - Installation instructions.pdf | 2.23 MB |
ჩამოტვირთვა
|
|
M671 - მართვის ღილაკების მონტაჟისთვის განკუთვნილი შაბლონი.pdf | 216.28 kB |
ჩამოტვირთვა
|
| Код | EAN | Технический лист | ||
|---|---|---|---|---|
| M671 | 8595580562670 |  |
